Ramp dốc trong Revit

Ramp dốc là gì? Ram là gì? Roc là gì? cắt rãnh là gì?

1. LỖI KHÔNG ĐỦ ĐỘ DÀI

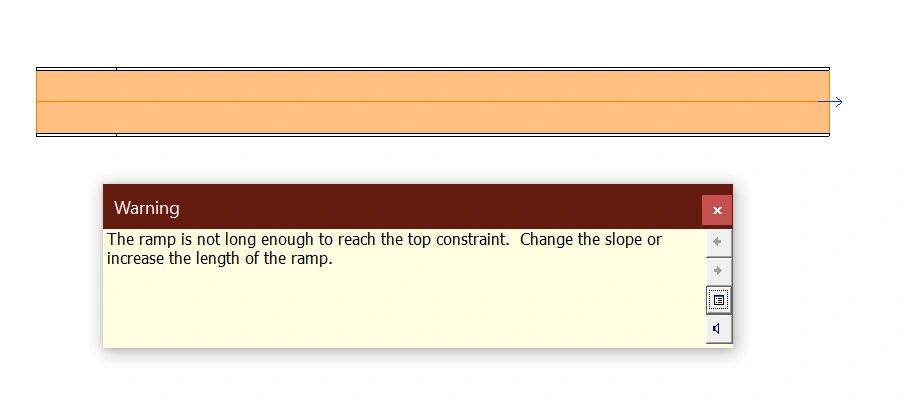

Mở template Kiến trúc mặc định, dùng lệnh ramp, và vẽ đại 1 đường ramp từ Level 1 đến Level 2, bạn nhận ngay lỗi ramp không đủ độ dài để lên đến tầng đích.







Các bạn mới học Revit có thể bỏ qua ngay lỗi này chỉ vì lười dịch. Lời khuyên là bạn không nên bỏ qua Warning nào của Revit cả nhất là khi mới học. Một số bạn nhanh trí vào Type Properties và chỉnh tham số Maximum Incline Length thành một số siêu lớn khổng lồ như là 100m và không bao giờ gặp lại lỗi đó nữa

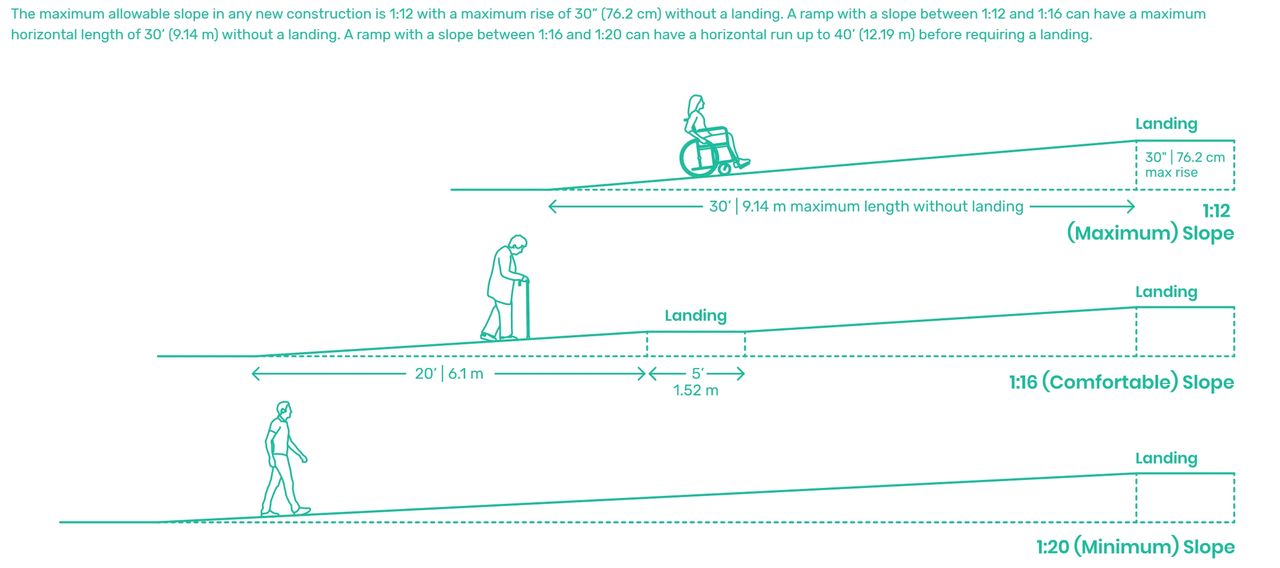

Thế nhưng, nếu bạn đang vẽ ramp dốc cho người tàn tật thì cách làm đó sai về bản chất. Liệu bạn đã bao giờ đặt câu hỏi tại sao Revit lại để mặc định tham số đó là 12m, và độ dốc cũng là 1/12? Có bạn không dịch được chữ Incline nên dịch nó là chiều dài tối đa của Ramp luôn thì lại càng sai!Nếu bạn không hiểu tham số này, thì cũng là vì bạn vẽ mà không để ý đến luật thiết kế. Đơn giản, nếu đó là ramp dốc cho người tàn tật thì người ta đi hoặc lăn xe một hồi sẽ phải mỏi, thì họ sẽ cần chiếu nghỉ, cũng như thang bộ cần chiếu nghỉ sau khoảng 13 bậc vậy (dù thang bộ là dành cho người đi lại bình thường). Chiều dài đó là chiều dài tối đa của một đoạn dốc, và sau đó thì phải cần chiếu nghỉ. Tương quan về độ dốc và chiều dài tối đa một đoạn dốc này thì có thể khác nhau tuỳ nơi nhưng về cơ bản bạn có thể tham khảo như hình bên dưới.







Qua đây, bạn hãy cố gắng hiểu đúng bản chất các tham số trong phần mềm, dựa trên các kiến thức chuyên môn. Vì để vẽ một cái ramp trong Revit, bạn chỉ cần click 2 điểm trên màn hình, nhưng không phải ai vẽ được cái ramp dốc cũng hiểu đúng nó trên phương diện người thiết kế.

2. DÙNG RAMP DỐC HAY DÙNG SÀN ĐỂ VẼ ĐƯỜNG DỐC?

Revit có nhiều công cụ, nhưng công cụ nào phù hợp ở giai đoạn nào thì không phải ai cũng lưu ý. Lệnh ramp giúp vẽ đường dốc khá nhanh trong giai đoạn thiết kế, nhưng để khai thác các thông tin cho dự toán, hay muốn điều chỉnh cao độ chính xác từng điểm trong giai đoạn thi công, bạn có thể sẽ gặp vấn đề. Nếu ở giai đoạn thiết kế, các bạn cần nhanh thì ở giai đoạn thi công, bạn cần chính xác, dù có thể sẽ chậm hơn nếu vẽ cách khác.Và trong trường hợp cần khai thác thông tin chuẩn xác, điều chỉnh dốc phức tạp theo đúng ý đồ, cũng như để thống kê khối lượng, mình chuyển qua dùng sàn để dựng đường dốc. Nếu bạn dùng lệnh ramp ngay cả việc tag cao độ ở điểm bạn muốn còn khó. Và hãy thử click vào một cái ramp, nhìn qua bảng Properties để tìm kiếm thông số thể tích!?

Qua đó, bạn có thể thấy, việc lựa chọn công cụ  nào thì còn tuỳ vào thời điểm dự án và thông tin bạn cần khai thác. Hãy lưu ý điều này!
